SFT{1}}25R-WG

ال ای دی های باغبانی

ارسال درخواست

دانلود

شرح

SFT{1}}25R-WG (CRI > 90) LEDهای سفید با قدرت بالا

ویژگی ها
با تراشه‌های پیشرفته و فناوری‌های بسته‌بندی Luminus، SFT-25R-W ضریب K Candela/Lumen را برای عملکرد نوری بالا در نور جهت‌دار به حداکثر می‌رساند:
• یک ساطع کننده کوچک شدت بالا، فاصله پرتوی طولانی و اپتیک کوچک را امکان پذیر می کند.
• یک قطره چکان گرد ثبت شده در مقایسه با یک قطره چکان مربعی، یکنواختی بهتر و شدت بیشتر در نقاط پرتو را ممکن می سازد.
• یک پنجره مسطح، در مقایسه با پوشش گنبدی، به اپتیک این امکان را می دهد که برای رسیدن به شدت بیشتر و فاصله پرتوی طولانی تر به قطره چکان نزدیک تر باشد. علاوه بر این، یکنواختی بالای رنگ فناوری لومینوس بر روی تراشه-روی-روی زاویه تابش، کیفیت نور نقطه‌ای پرتو برتر را ممکن می‌سازد.
• حجم بسته بندی: 3535
• حداکثر جریان درایو: 5 A
• دمای رنگ: 5700K
• شاخص رندر رنگ: > 90
• مقاومت حرارتی کم: 0.8 درجه / وات
• سطل‌های رنگی سازگار با ANSI-
• مسیر حرارتی ایزوله الکتریکی
• رتبه بندی 8 کیلوولت HBM ESD به ازای هر ANSI/ESDA/JEDEC JS-001

برنامه های کاربردی
• نورپردازی منظره
• چراغ های گاراژ و سایبان
• روشنایی صنعتی بالا/پایین
• نورپردازی صحنه و استودیو
• نورپردازی ورزشگاه و زمین ورزشی
• روشنایی جاده و فضای باز
• نور آهنگ
• کانون توجه
• وال واشر
• نور وظیفه

سفارش شماره قطعه 1

CRI	CCT	شار نورانی		شماره قطعه سفارش
		حداقل Flux Bin1	حداقل Flux²
				Cromaticity Bin Kit مراکز ANSI	کیت سطل رنگی 3 مرحله ای بیضی	کیت سطل رنگی 5 مرحله ای بیضی
> 90	5700K	F2	440 lm	SFT{1}}25R-WG57-AV2-F2572	SFT{1}}25R-WG57-AV2-F257E3	SFT{1}}25R-WG57-AV2-F257E5
		F3	465 lm	SFT{1}}25R-WG57-AV2-F3572	SFT{1}}25R-WG57-AV2-F357E3	SFT{1}}25R-WG57-AV2-F357E5

ساختار بنینگ

سطل های شار نورانی 1،2

Flux Bin	Binning @ 1500 mA			حداقل شار همبسته (lm) @ Tj=85 درجه ۲
	درجه T=85 j		درجه T=25 j	حداقل شار همبسته (lm) @ Tj=85 درجه ۲
	حداقل شار (lm)	حداکثر شار (lm)	حداقل شار (lm)	1000 میلی آمپر	3000 A	4000 A	5000 میلی آمپر
F1	415	440	465	295	718	884	1021
F2	440	465	493	312	761	937	1082
F3	465	490	521	330	804	990	1144
F4	490	520	549	348	848	1044	1205

سطل های ولتاژ جلو 3

سطل ولتاژ	Binning @ 1500 mA، Tj= 85 درجه
سطل ولتاژ	حداقل ولتاژ (V)	حداکثر ولتاژ (V)
وی جی	2.7	2.9
VK	2.9	3.1
VL	3.1	3.3

ساختار بنینگ

مختصات صحافی رنگی (مراکز ANSI)

CCT	بن	CIEx	CIEy	بن	CIEx	CIEy	بن	CIEx	CIEy	بن	CIEx	CIEy
5700K	CA	0.3215	0.3350	CB	0.3207	0.3462	CC	0.3290	0.3538	سی دی	0.3290	0.3417
		0.3290	0.3417		0.3290	0.3538		0.3376	0.3616		0.3371	0.3490
		0.3290	0.3300		0.3290	0.3417		0.3371	0.3490		0.3366	0.3369
		0.3222	0.3243		0.3215	0.3350		0.3290	0.3417		0.3290	0.3300

مختصات باینینگ رنگی (بیضی ۳ مرحله‌ای و ۵ مرحله‌ای)

CCT	نقطه مرکزی		بیضی 3 مرحله ای		بیضی 5 مرحله ای		زاویه
CCT	CIEx	CIEy	a	b	a	b	زاویه
5700K	0.3287	0.3417	0.0072	0.0032	0.0119	0.0052	59.09 درجه

حداکثر مطلق رتبه بندی

پارامتر		نماد	ارزش ها	واحد
جریان رو به جلو	حداقل	اگر حداقل	0.1	A
	حداکثر	اگر حداکثر	5.0
جریان افزایشی (t<10 ms, Duty Cycle < 10%)		I s	6.0
اتلاف نیرو		PD	18	W
ولتاژ معکوس (@ If= 10 mA)		V r	5	V
دمای محل اتصال		T j	150	درجه
محدوده دمای عملیاتی		T opr	-40 تا 100
محدوده دمای ذخیره سازی		T stg	-40 تا 100
ولتاژ مقاوم ESD ANSI/ESDA/JEDEC JS-001 (HBM)		VESD	8	کیلوولت
ولتاژ مقاوم در برابر ESD ANSI/ESDA/JEDEC JS-002 (CDM)		VCDM	1

خصوصیات

پارامتر (اگر{0}} mA، Tj=85 درجه)		نماد	ارزش	واحد
شاخص رندر رنگ 1		CRI	> 90
ولتاژ جلو	حداقل	Vf min	2.7	V
	معمولی	Vf typ	2.9
	حداکثر	حداکثر Vf	3.3

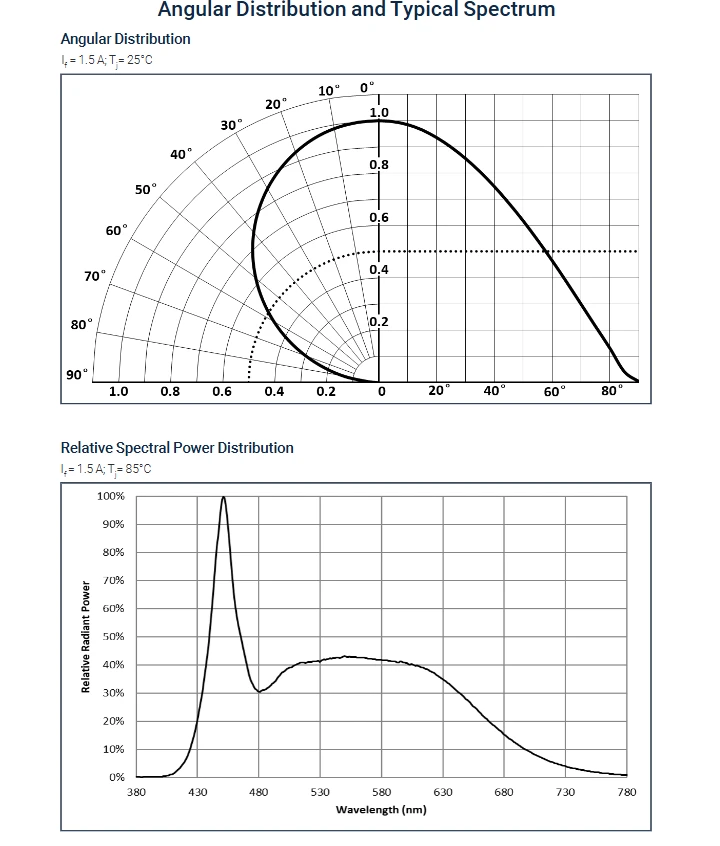

زاویه دید		2θ1/2	115	درجه
ضریب دمای ولتاژ		∂Vf/∂T	-1.4	mV/درجه
مقاومت حرارتی الکتریکی (اتصال به نقطه لحیم کاری) 2		Rth JS elec	0.8	درجه / W
