Bridgelux® SMD 3535 1.4W 2V
Bridgelux SMD 3535 عملکرد استثنایی را در یک بسته LED جمع و جور ارائه می دهد. Hyper Red با بهترین ارزش برای بالاترین PPE. فشرده ترین ال ای دی با قدرت بالا با استحکام اثبات شده، قابلیت اطمینان بالا، طول عمر طولانی و مقاومت حرارتی کم. قابلیت PPE بالای آن تعداد LED ها را کاهش می دهد و لومن سطح سیستم پیشرو در هر دلار را در صنعت فعال می کند. SMD 3535 به عنوان جایگزینی برای قطره چکان با استاندارد صنعتی 3.5mm x 3.5mm ایده آل است.
ویژگی ها
• بسته بندی: بسته بندی سرامیکی SMT با لنز سیلیکونی
• ESD 8kV HBM. JEDEC-JS-001-HBM و JE-DEC-JS-001-2012
• تایپ کنید. تابش: 130 درجه (گسترش کننده لامبرتی)
• شار تابشی: معمولی 1140mW @700mA
• PPE اثربخشی فوتون فتوسنتزی): معمولی. 4.56 میکرومول/J @700mA
مزایا
• هزینه عملیاتی و ساخت کمتر
• سهولت طراحی و ورود سریع-به بازار-
• مطابق با استانداردهای زیست محیطی
• انعطاف طراحی
• کاربردهای روشنایی باغبانی
|
خانواده محصول |
محصول |
شماره قطعه |
برگه داده |
شماره سند |
CCT (K) |
جریان (mA) |
ولتاژ (V) |
طول موج غالب (nm) |
کل شار تابشی (mW) |
توان (W) |
PPF (μmol/s) |
PPE (μmol/J) |
اندازه بستر (میلی متر) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BXEX | 3535 1.4W 2V | BXEX-66R-11H-2EA-00-00-0 | برگه داده را دانلود کنید | DS1727 | قرمز | 700 | 1.95 | 645 | 1140 | 1.36 | 6.22 | 4.56 | 3.5x3.5x2.2 |
جدول 1:راهنمای انتخاب، داده های اندازه گیری پالسی در 700 میلی آمپر (Tj=Tsp=25 درجه )
|
قسمت شماره1,5 |
رنگ |
اسمی درایو جریان (mA) |
به جلو ولتاژ3, 4 (V) |
معمولی غالب طول موج (nm) |
معمولی اوج طول موج (nm) |
معمولی ضربان دار مجموع تابشی شار (میلی وات) |
معمولی قدرت (W) |
معمولی PPF (umol/s) |
معمولی PPE (umol/J) |
||
|
حداقل |
معمولی |
حداکثر |
|||||||||
|
BXEX-66R-11H-2EA-00-00-0 |
قرمز |
700 |
1.80 |
1.95 |
2.10 |
645.0 |
660.0 |
1140 |
1.36 |
6.22 |
4.56 |
جدول 2: عملکرد در معمولا استفاده می شود رانندگی کنید جریان ها
|
شماره قطعه |
رانندگی کنید فعلی1 (mA) |
معمولی Vf Tsp = 25درجهC (V) |
تایپ کنید مجموع پالس شده تابشی شار Tsp= 25درجهC (W) |
PPF معمولی Tsp = 25درجهC (umol/s) |
PPE معمولی Tsp = 25درجهC (umol/J) |
|
BXEX-66R-11H-2EA-00-00-0 |
50 |
1.73 |
0.07 |
0.44 |
5.08 |
|
200 |
1.82 |
0.30 |
1.80 |
4.96 |
|
|
350 |
1.86 |
0.52 |
3.14 |
4.83 |
|
|
500 |
1.91 |
0.74 |
4.48 |
4.70 |
|
|
650 |
1.94 |
0.95 |
5.80 |
4.60 |
|
|
700 |
1.95 |
1.14 |
6.22 |
4.56 |
|
|
800 |
1.98 |
1.17 |
7.10 |
4.48 |
|
|
950 |
2.02 |
1.38 |
8.40 |
4.37 |
|
|
1100 |
2.05 |
1.59 |
9.67 |
4.28 |
|
|
1250 |
2.09 |
1.80 |
10.93 |
4.18 |
|
|
1400 |
2.12 |
2.01 |
12.20 |
4.10 |
جدول 3: برقی و حرارتی خصوصیات
|
قسمت شماره1 |
درایو جریان (mA) |
به جلو ولتاژ (V) 1,2 |
معمولی دما ضریب از جلو ولتاژ △Vf/△T (mV/ºC) |
معمولی حرارتی مقاومت محل اتصال به نقطه لحیم کاری3 Rj-sp (C/W) |
||
|
حداقل |
معمولی |
حداکثر |
||||
|
BXEX-66R-11H-2EA-00-00-0 |
700 |
1.8 |
1.95 |
2.1 |
-1.4 |
1.2 |
جدول 4: حداکثر رتبه بندی ها
|
پارامتر |
حداکثر امتیاز |
|
LED محل اتصال دما (Tj) |
125 درجه |
|
ذخیره سازی دما |
-40 درجه تا+105 درجه |
|
نقطه لحیم کاری دما (TSp) |
-40 درجه تا+105 درجه |
|

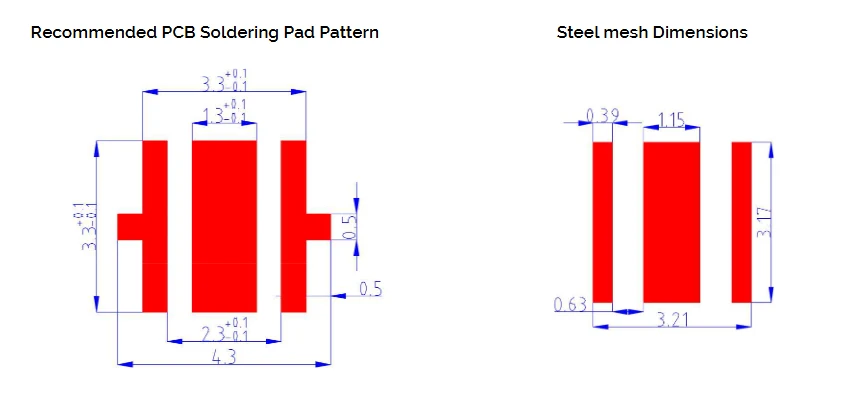

لحیم کاری دما |
260 درجه یا کمتر برای یک مادرحداکثر از 10 ثانیه |
|
حداکثر جریان درایو |
1400 میلی آمپر |
|
حداکثر معکوس ولتاژ2 |
- |
|
رتبه بندی حساسیت به رطوبت |
MSL3 |
|
تخلیه الکترواستاتیک |
8 کیلو ولت HBM. JEDEC-JS-001-HBM و JEDEC -JS-001-2012 |
جدول 5:تعریف کل سطل شار تابشیns در 700 میلی آمپر، Tsp=25 درجه
|
کد بن |
حداقل |
حداکثر |
واحد |
وضعیت |
|
8U |
1040 |
1080 |
میلی وات |
IF=700mA |
|
9U |
1080 |
1120 |
||
|
AU |
1120 |
1160 |
||
|
BU |
1160 |
1200 |
جدول 6: به جلو تعریف سطل ولتاژ در 700 میلی آمپر، Tsp=25 درجه
|
کد بن |
حداقل |
حداکثر |
واحد |
وضعیت |
|
A |
1.8 |
2.0 |
V |
IF=700mA |
|
B |
2.0 |
2.2 |
جدول 7: اوج طول موج Bin Definیون در 700 میلی آمپر، Tsp=25 درجه
|
کد بن |
حداقل |
حداکثر |
واحد |
وضعیت |
|
2 |
655 |
675 |
نانومتر |
IF=700mA |
