ws2813b - rgw

ویژگی ها و مزایا

• مدار کنترل و دیودهای روشنایی در یک مؤلفه 5050 یکپارچه شده اند تا یک پیکسل کنترل خارجی تشکیل دهند.
• هوشمند معکوس - محافظت از اتصال ، در صورت برگشت منبع تغذیه 5 ولت ، به LED ها آسیب نمی رساند.
• برای دستیابی به شکل گیری شکل موج سیگنال با استفاده از ساخته شده - در مدار تغییر شکل سیگنال ، و هیچ تحریف شکل موج سیگنال صورت نمی گیرد.
• 256 خاکستری- قابل تنظیم قابل تنظیم است.
• فرکانس تازه به 2 کیلو هرتز می رسد.
• رابط آبشار سریال ، دریافت و رمزگشایی داده ها فقط به یک خط سیگنال بستگی دارد.
• نسخه سیمهای سیگنال Dual - ، یک خط سیگنال اضافی برای تحقق بخشیدن به شکست سیگنال دوتایی دوگانه اضافه می شود - انتقال مداوم نقطه. هرگونه خرابی پیکسل بر اثر نمایش کلی تأثیر نمی گذارد.
• هر دو نقطه فاصله بیش از 5M سیگنال انتقال و بدون هیچ مدار افزایش.
• هنگامی که نرخ تجدید 30 فریم در ثانیه است ، تعداد آبشار حداقل 1024 پیکسل است.
• انتقال داده ها با سرعت حداکثر 800kbps.
• قابلیت اطمینان قوام رنگ خوب ، هزینه بالا - مؤثر است.

برنامه

• الکترونیک مصرفی.
• زمینه های روشنایی منظره.
• محصولات محیطی رایانه ای ، دستگاه های بازی و تجهیزات ماشین آلات و غیره

توصیف کلی

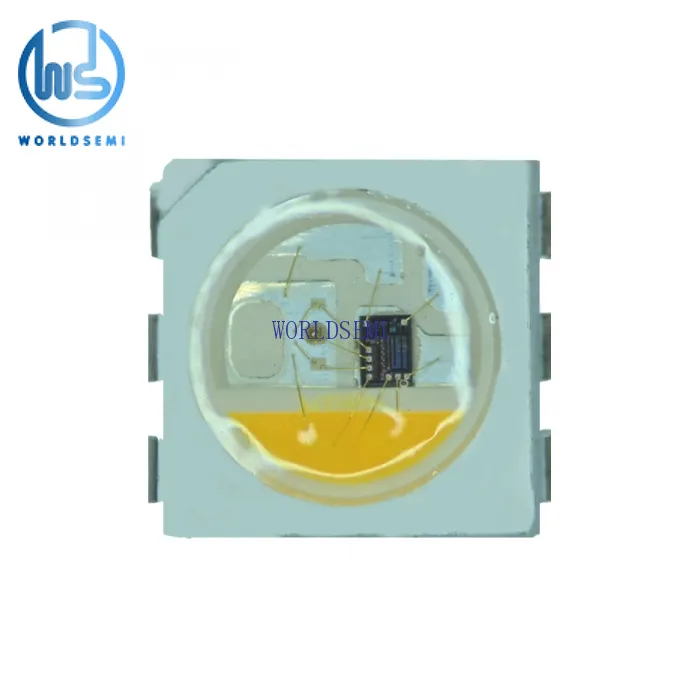

WS2813B-} RGBW یک منبع نور LED کنترل هوشمند است که مدار کنترل و تراشه RGB در یک بسته از 5050 مؤلفه ادغام می شوند. داخلی آن شامل قفل داده های پورت دیجیتال هوشمند و مدار درایو تقویت تغییر شکل سیگنال است. همچنین شامل یک نوسان ساز داخلی و ولتاژ دقیق بخش کنترل جریان ثابت جریان قابل برنامه ریزی ، که به اثر رنگ بسیار سازگار می رسد. دو کانال Double Dual- نسخه سیم سیگنال ، SIGNAL BREAK-} انتقال مداوم نقطه. هرگونه خرابی پیکسل بر انتقال سیگنال و اثر کلی رنگ ساطع کننده تأثیر نمی گذارد.

پروتکل انتقال داده از حالت ارتباطی تک NZR استفاده می کند. پس از Pixel Power-} در تنظیم مجدد ، درگاه DIN داده های کنترلر را دریافت می کند ، اولین پیکسل داده های اولیه 24bit را جمع آوری کرده و سپس به قفل داده داخلی ارسال می شود ، سایر داده هایی که توسط مدار تقویت تغییر شکل سیگنال داخلی ارسال شده به پیکسل بعدی Cascade از طریق درگاه DO ارسال می شود. پس از انتقال برای هر پیکسل ، سیگنال برای کاهش 24bit. هر پیکسل Auto-} تغییر شکل مجدد فناوری انتقال را اتخاذ می کند ، و باعث می شود که شماره های آبشار پیکسل محدود به انتقال سیگنال نباشد ، فقط مربوط به سرعت انتقال سیگنال است.

به روزرسانی های فرکانس را به 2 کیلوهرتز تازه کنید ، هیچ سوسو زدن حتی در صورت ضبط دوربین HD رخ نمی دهد ، که برای استفاده از دوربین فیلمبرداری HD بسیار مناسب است.

RESET time>280μs ، در هنگام وقفه باعث تنظیم مجدد اشتباه نمی شود ، از فرکانس پایین تر و MCU ارزان قیمت پشتیبانی می کند.

تراشه های مدار یکپارچه ، کنترل مدار را ساده تر ، neater و قابل اطمینان تر فعال می کنند در حالی که به اجزای اضافی احتیاج ندارد.
